スペック

CCDカメラからCMOSカメラへ
フレームレートと画素数
インターフェース

スペック

■ＣＣＤカメラからＣＭＯＳカメラへ〈CCDカメラの代替え案〉

かつて高性能イメージセンサーとして活躍していたCCDイメージセンサーも時代の流れの中でCMOSへと移り変わっています。弊社の冷却CCDカメラが搭載していた一部のセンサーメーカーも撤退したり製造終了により、在庫限りとなっている機種があります。

微弱な光量を取得（判別）する為に冷却CCDカメラを使われている方、特殊な波長を撮影する為にCCDカメラを使用されている方には、直接的な代替えとなるCMOSセンサーが未だ少なくCMOSカメラへの移行を苦慮されている場合もあるのではないでしょうか。

以下に冷却CCDカメラを目的別に、現時点での冷却CMOSカメラへの移行機種を提案します。
また、新しいセンサーが出てきたら更なる対応を進めます。

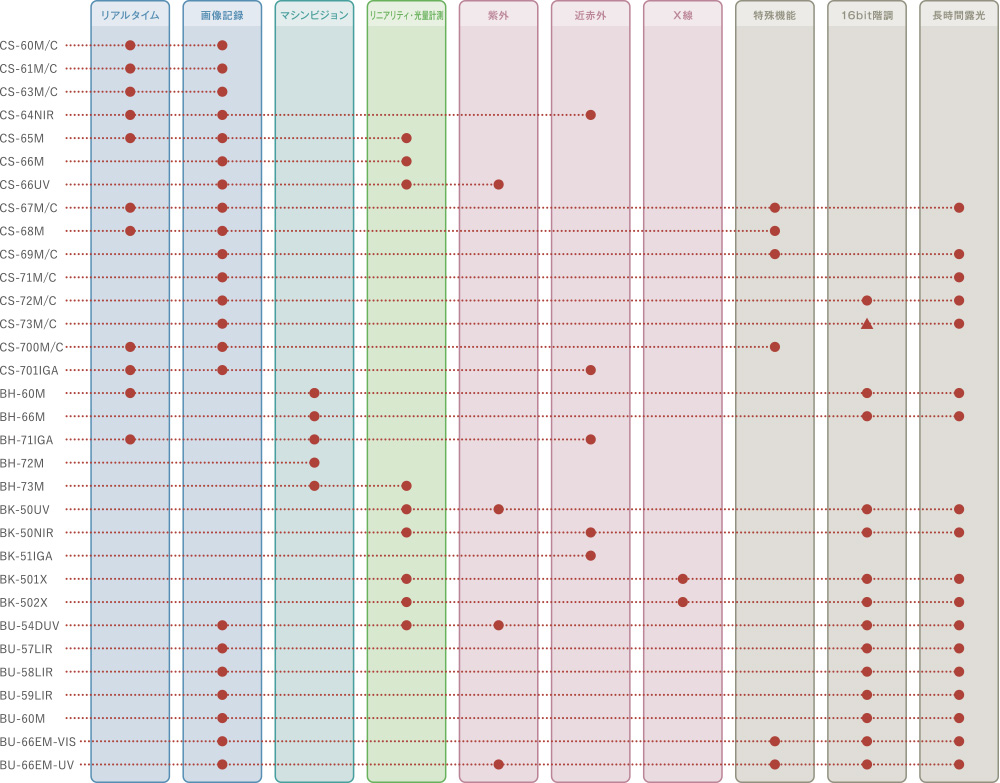

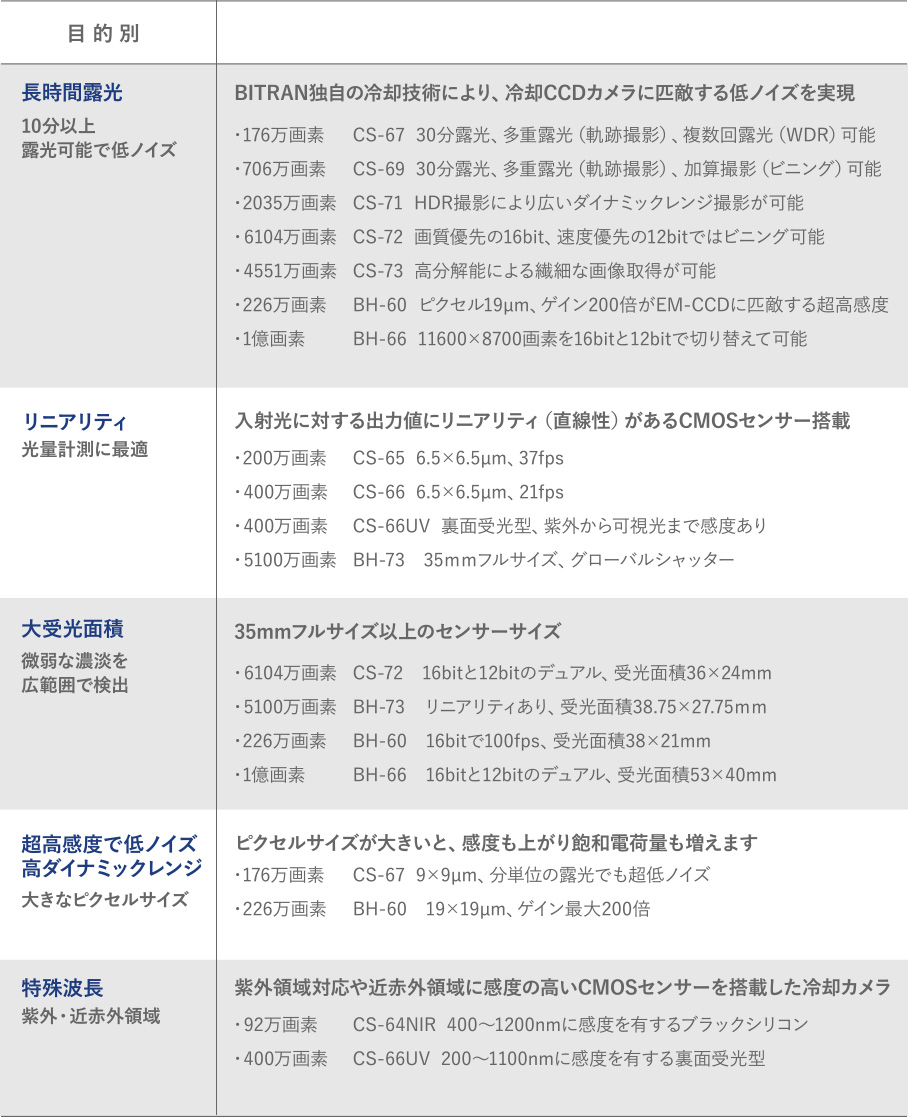

目的別	機能/ピクセルサイズ対応表 ※カタログや価格表のダウンロードはこちら
ICX285等の代替え案最長10分・低ノイズ 16bit・12bit切り替え可標準でCマウント	BS-73の疑似16bitモードを利用する（ピクセルサイズ7.52µm正方相当） ※疑似16bitとはセンサーの14bit撮影モードで２×２デジタルビニングした16bit出力です。中央1360×1024： BU-51LN 1360×1024 ピクセルサイズ6.45µm 中央1360×1024： BS-41L 1360×1024 ピクセルサイズ6.45µm 中央1360×1024： BU-41L 1360×1024 ピクセルサイズ6.45µm 中央1024×1024： BU-50LN 772×580 ピクセルサイズ8.3µm 中央1024×1024： BS-40L 772×580 ピクセルサイズ8.3µm 中央1024×1024： BU-40L 772×580 ピクセルサイズ8.3µm 中央768×512： BU-60 640×480 ピクセルサイズ7.4µm ※BU-60Mに搭載しているCCDはまだ多くの在庫があります。 BS-73の仕様
BU-60/50シリーズの代替え案最長10分・低ノイズ 16bit・12bit切り替え可標準はFマウント Cマウントに変更可 ※Cマウントでは中央部分しか写りません	CS-74の多彩な撮影モードを利用する（2×2ビニングでピクセルサイズ7.52µm正方）中央2048×2048： BU-62,BU-52 2048×2048 ピクセルサイズ7.4µm 中央1920×1280： BU-61 1920×1080 ピクセルサイズ7.4µm 中央1536×1024： BU-51 1360×1024 ピクセルサイズ6.45µm CS-72はフルサイズ（受光面積36×24mm,2×2ビニングでピクセルサイズ7.52µm正方） 4784×3139： BU-63 4896×3264 受光面積26.9×17.9mm,ピクセルサイズ5.5µm 4784×3139： BU-55 4872×3284 受光面積36×24mm,ピクセルサイズ7.4µm 4784×3139： BU-53 4008×2672 受光面積36×24mm,ピクセルサイズ9µm ※CS-70シリーズのセンサーはリニアリティを提唱していませんが、BITRAN独自の冷却によりほぼリニアリティのある出力になります。（保証するものではありません） CS-72,74仕様
長時間露光・16bit最長10分露光可能で低ノイズ	今までの解析ソフトや検査装置の資産を生かす 6104万画素 CS-72 ： 35ｍｍフルサイズの高感度裏面受光型CMOS搭載 2602万画素 CS-74 ： 1.8型APSサイズの高感度裏面受光を搭載した低価格タイプ１億画素 CS-75 ：受光面積43.83×32.87mm、11656×8742画素 276万画素 CS-702 ： 19×19µm、フルサイズで98fps、最大165fps録画タイプ 276万画素 BH-67 ： 19×19µm、フルサイズで98fps、カメラリンク準拠 ※センサーメーカーが製造終了している16bit冷却CCDカメラの在庫も多少あります。 16bitモデル
長時間露光・12bit10分以上露光可能で低ノイズ	BITRAN独自の冷却技術により、冷却CCDカメラに匹敵する低ノイズを実現 176万画素 CS-67 ： 30分露光、多重露光（軌跡撮影）、複数回露光（WDR）も可能 706万画素 CS-69 ： 30分露光、多重露光（軌跡撮影）、加算撮影（ビニング）も可能 2028万画素 CS-71 ： HDR撮影により広いダイナミックレンジ撮影が可能 4551万画素 CS-73 ：高分解能による繊細な画像取得、４×４ビニングは擬似16bit 長時間露光
リニアリティ光量計測に最適	入射光に対する出力値にリニアリティ（直線性）があるCMOSセンサー搭載 200万画素 CS-65M ： 6.5×6.5µm、37fps 400万画素 CS-66M ： 6.5×6.5µm、21fps 400万画素 CS-66UV ：量子効率90%以上、紫外から可視光まで感度あり 130万画素 CS-77UV ： 9.76×9.76µm、紫外から可視光まで感度あり 5100万画素 BH-73M ： 35ｍｍフルサイズオーバー、グローバルシャッター ※上記のカメラはリニアリティを提唱しているセンサーを搭載している冷却カメラです。他のセンサーでも弊社独自の強力な冷却により、リニアリティが保たれる冷却カメラもあります。詳しくはお問い合わせください。直線性・線形
大受光面積微弱な濃淡を広範囲で検出	35ｍｍフルサイズ以上のセンサーサイズ受光面積36×24mm CS-72 ： 6104万画素、16bitと12bitのデュアル受光面積38.75×27.75mm BH-73 ： 5100万画素、リニアリティあり受光面積41.04×24.32mm CS-702 ： 276万画素、ピクセルサイズ19×19µm 受光面積41.04×24.32mm BH-67 ： 276万画素、カメラリンク準拠受光面積43.83×32.87mm CS-75 ：１億画素、16bitと12bitのデュアル受光面積
超高感度で低ノイズ高ダイナミックレンジ大きなピクセルサイズ	ピクセルサイズが大きいと、感度も上がり飽和電荷量も増えます 176万画素 CS-67 ：ピクセルサイズ9×9µm、分単位の露光でも超低ノイズ 48万画素 BS-74 ：ピクセルサイズ16×16µm、量子効率90%以上紫外対応あり 276万画素 CS-702 ：ピクセルサイズ19×19µm、フルサイズで98fps 276万画素 BH-67 ：ピクセルサイズ19×19µm、カメラリンク準拠超高感度
特殊波長紫外領域	紫外領域に対応したCMOSセンサーを搭載 48万画素 BS-74UV ： 200～1100nm、超大型ピクセル16µmで量子効率90%以上 130万画素 CS-77UV ： 200～1100nm、9.76µmの大型で高感度BSI型sCMOS 813万画素 CS-76UV ： 200～1000nm、長時間露光でも低ノイズな繊細タイプ 400万画素 CS-66UV ： 200～1100nm、量子効率90%以上でリニアリティあり
近赤外領域 SWIR	近赤外領域に感度の高いCMOSセンサーを搭載 92万画素 CS-64NIR ： 800～1000nmでも落ち込みの少ないブラックシリコン 131万画素 CS-703NIR ： 800～1000nmに抜群の感度、ブラックシリコン 207万画素 BS-70M ：近赤外領域にも感度が高い低価格な裏面受光タイプ 829万画素 BS-72M ：セキュリティ分野に適した裏面照射型画素技術STARVIS2 33万画素 CS-701IGA ： 400～1700nm、幅広い帯域をカメラ内メモリーに録画 131万画素 BH-71IGA ： 400～1700nm、幅広い帯域をカメラリンク準拠で撮影 1.6万画素 BK-51IGA ： 950～1700nm、画素数128×128に抑えた低価格タイプ
軟X線・X線	直接受光可能なセンサーを搭載 100万画素 BK-501X ： 100eV～1KeV対応、リニアリティな16bit階調 100万画素 BK-502X ： 1KeV～10KeV対応、リニアリティな16bit階調特殊波長

■連続撮影速度(全画素撮影)

フレームレート/画素数(メガピクセル)

	～1M	～3M	～6M	～10M	～30M	～50M	～100M
～100fps	CS-700M/C BK-51IGA CS-701IGA	CS-703NIR BH-60M
～50fps		BH-67M CS-702M CS-67M/C BH-71IGA CS-61M/C
～30fps	BU-60M/C	CS-65M	CS-68M
～20fps		BS-70M/C CS-77UV	CS-66M CS-66UV	CS-63M/C CS-69M/C
～10fps	BS-74M BS-74UV		BS-71M/C	CS-76UV		BH-72M
～5fps				BS-72M/C BS-73M	CS-71M/C		BH-73M
～3fps		BU-57LIR				CS-73M/C
～1fps					CS-74M/C		CS-72M/C
以下	BK-50UV BK-50NIR BK-501X/502X						CS-75M

紫外対応，近赤外対応，軟X線対応，偏光センサー
※カタログや価格表のダウンロードはこちら

■インターフェース

	パソコンダイレクトUSB	Zebra(旧Matrox) Solios/Radient	画像記録用インターフェース	LAN インターフェース
CS-60シリーズ	USB 5Gbps	カメラリンク風使用可	BPU-30（USB 5Gbps）	BPU-40
CS-70シリーズ	USB 5Gbps	○	BPU-50（USB 5Gbps）	BPU-40
CS-700シリーズ	USB 5Gbps	×	カメラ内に録画（標準）	BPU-40
BS-70シリーズ	USB 5Gbps	×	×	未定
BH-60シリーズ	×	カメラリンク準拠	×	×
BH-70シリーズ	USB 5Gbps	カメラリンク準拠	×	×
BK-50/500シリーズ	USB2.0	○	×	BPU-40
BK-51IGAシリーズ	USB 5Gbps	×	カメラ内に録画（標準）	×

※パソコンダイレクトUSBとは、カメラ標準装備のUSBとパソコンを直接接続する方式です。
USB 5Gbpsは、旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。
※フレームグラバーボードを使ったカメラリンク準拠では、カメラの開発ツールを使用しなくてもカメラ制御できます。
カメラリンク風使用可もフリーランニングモードにより同様です。また、他のフレームグラバーボードでも使用できる可能性があります。
※画像記録インターフェースは、カメラの最速撮影周期で記録できます。撮像記録中にパソコンへUSB転送することにより、搭載メモリーサイズより多くの画像保存も可能です。しかし、撮影毎の画像データを高速に処理(分析等)したい場合はZebra(旧Matrox)ボードをご使用ください。
※LANインターフェースは、カメラとパソコン間を長くしたい場合やHDMIへ出力したい場合に有用です。
LAN経由でBPU-40及びカメラの電源制御（有線LANでは電源ON/OFF，無線LANでは電源OFFのみ）も可能です。
ネットワークトラフィック状況やカメラ及び撮影の種類によってはパソコンダイレクトUSBより遅くなる場合があります。
