CMOS Camera System

BS-70Series

ROHS対応
16/12 CMOS 評価貸出 実施中

BS-70シリーズは、USB接続専用にして価格を抑えた冷却CCDカメラの置き換えに最適な冷却CMOSカメラシステムです。
受光するセンサーは熱により暗電流が増加するので、密閉構造によりセンサーを結露させることなく冷却し、ノイズを大幅に低減させ長時間の露光を可能にします。

BS-70シリーズ
〈 特徴 〉

独自の冷却技術により、長時間露光しても低ノイズ

疑似16bitはICX285を搭載した冷却CCDカメラの置き換えに最適

ピクセルサイズ16µm、大型ピクセルサイズは超高感度

PythonやLabVIEW,VC#,VC++からカメラを制御可能

ImageJから直接撮影し画像取得するカメラドライバ

〈 CMOSカメラシステム BS-70シリーズ 一覧 〉型式をクリックすると仕様が開きます

  • BS-70
    NEW!

    BS-70

    低価格 207万画素 冷却CMOSカメラ

    フルHDで12bit階調21fps、低価格で高感度な冷却CMOSカメラシステムです。

    近赤外に非常に感度が高い裏面受光型センサーを冷却により低ノイズな画質を実現します。

    DNA,タンパク質,細胞などバイオサイエンスの研究・開発にも優れています。

  • BS-71
    近日発売!

    BS-71

    裏面照射型 501万画素 冷却CMOSカメラ

    Pregius Sの裏面照射型画素構造で非常に低ノイズなグローバルシャッター搭載。

    動体歪みのない画像を高精細に、暗い環境でも優れた撮像が取得できます。

    高精細で20倍ゲインが、ライフサイエンス分野などで威力を発揮します。

  • BS-72
    NEW!

    BS-72

    裏面照射型 829万画素 冷却CMOSカメラ

    セキュリティカメラ用途の裏面照射型画素技術STARVIS 2テクノロジーセンサー搭載。

    セキュリティ用途に適した1/1.2型4K解像度で近赤外領域における感度がアップ。

    ピクセルサイズ2.9µm、約840万画素の高感度・高精細が医療工学や品質検査などに最適です。

  • BS-73M
    NEW!

    BS-73M

    疑似16bit
    裏面照射型 900万画素 冷却CMOSカメラ

    センサーの14bit撮影モードで2×2デジタルビニングした7.52µm正方相当の16bit出力とセンサーの12bit撮影モードができます。

    ICX285を搭載した冷却CCDカメラの置き換えに最適です。

  • BS-73はセンサー出力の14bitを加算した疑似16bitですが、その他はセンサーの16bit撮影モードでA/Dが16bitです。(2パターンのゲインを合成した16bitでもありません)
    16bit冷却カメラのページはこちら
  • ※STARVIS及びPregiusはソニーグループ株式会社またはその関連会社の商標です。
  • BS-74M
    NEW!

    BS-74M

    超高感度
    裏面照射型 48万画素 冷却CMOSカメラ

    大型ピクセル16µm正方、量子効率90%以上、裏面照射型科学グレードCMOS搭載。

    1インチでSVGA(800×600)が非常に弱い光でも超高感度に捉えます。

  • BS-74UV
    NEW!

    BS-74UV

    超高感度
    紫外領域対応 48万画素 冷却CMOSカメラ

    量子効率90%以上、紫外領域200~1100nmに対応したピクセルサイズ16µm正方の超高感度。

    可視光では識別しずらい微細な傷や欠陥の検出を可能にします。

IMX462LLR,IMX462LQR 分光感度特性

BS-70M 分光感度特性
BS-70C
分光感度特性

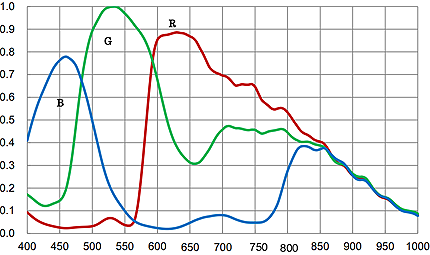

IMX568AAMJ,IMX568AAQJ 分光感度特性

BS-71M 分光感度特性
BS-71C
分光感度特性

IMX585AAMJ,IMX585AAQJ 分光感度特性

BS-72M 分光感度特性
BS-72C
分光感度特性

分光感度特性

BS-73M 分光感度特性

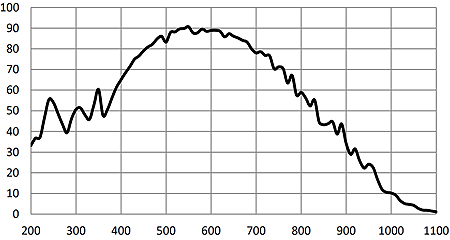

BS-74M/UV 分光感度特性
〈 パソコンダイレクトUSB 接続例 〉

USBインターフェースなので、ノートパソコンやタブレットでも手軽に使用できます。

カメラ付属ソフトの自動連続撮影は、定義撮影,タイムラプス,スケジューリング撮影も可能です。

USBドライバを意識せずに、SDKによる自作カメラ制御ソフトが容易に作成できます。

〈 LANインターフェースBPU-40 接続例 〉

有線LAN(Gigabit)及び無線LAN(Wi-Fi)によりカメラ制御が行えます。

LANを通じてBPU-40及びカメラの電源制御ができます。

連続撮影をHDMIへ出力、BPU-40内に記録も可能です。

※近日対応予定

BS-70M/C・BS-71M/C
型番 BS-70M BS-70C BS-71M BS-71C
通信方式 カメラダイレクトUSB 5Gbps 注1 / BPU-40
対応波長領域 400nm~1000nm
A/Dコンバータ 12bit(4096階調)
モノクロ/カラー モノクロ カラー モノクロ カラー
素子型番 IMX462LLR IMX462LQR IMX568AAMJ IMX568AAQJ
画素数 207万画素(1/2.8型) 501万画素(1/1.8型)
有効ピクセル 1920×1080 2448×2048
素子受光サイズ 5.57mm×3.13mm 6.70mm×5.61mm
ピクセルサイズ 2.9μm×2.9μm 2.74μm×2.74μm
リニアリティ出力  注2
シャッター形式 ローリングシャッター グローバルシャッター
ゲイン倍率 最大50倍 最大20倍
フレーム
レート 注3
フルフレーム 21.4fps(1920×1080) 13fps(2448×2048)
ビニング 31.0fps(960×540)注4 27.7fps
中央 46.5fps(640×480)     28.2fps(1224×1024)
間引き 27.7fps(1224×1024)
外部トリガーオプション 外部信号による撮影(TTL CMOS 5V 信号)
冷却方法 1段ペルチェ
冷却温度 注5 外気温-25~-30℃
シャッタースピード 1msから10分まで
レンズ取り付け Cマウント
電源 DC12V、2.5A(AC-DC電源別売)
カメラ寸法/重さ 注6 約78(W)×107(H)×91(D)mm/約530g
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注7 Windows 11、Windows 10 64bit Ver.21H2以降
出力データ
形式
オリジナル形式、RAW(汎用フォーマット)、TIFF(非圧縮)、
CSV、テキスト、バイナリ、BMP、JPEG、GIF、AVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual Basic、VC#、VC++で使用可能なDLL,サンプルソース付き
カメラ
ドライバー
ImageJからカメラ操作が可能になる専用ドライバー

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2センサーにはリニアリティの記載はありませんが、冷却によりほぼリニアになります。(保証するものではありません)

注3速度はパソコンやデバイス性能及びトラフィック状況により異なります。

注4デジタルビニングになり、カラーカメラでは白黒画像になります。

注5オプションの外付強制空冷ユニットの使用や周辺温度などの状況により異なる場合があります。

注6カメラ寸法及び重さには外付けファンやノイズ対策ボディー等は含まれません。

注7ARM版Windowsには対応しておりません。

BS-72M/C・BS-73M
型番 BS-72M BS-72C BS-73M
通信方式 カメラダイレクトUSB 5Gbps 注1
対応波長領域 400nm~1000nm
A/Dコンバータ 12bit(4096階調) 12bit(4096階調)
疑似16bit 注2(65536階調)
モノクロ/カラー モノクロ カラー モノクロ
素子型番 IMX585AAMJ IMX585AAQJ1 IMX533CLK
画素数 829万画素(1/1.2型) 900万画素 注3(1型)
有効ピクセル 3840×2160 3000×3000 注3
素子受光サイズ 11.14mm×6.26mm 11.28mm×11.28mm
ピクセルサイズ 2.9μm×2.9μm 3.76μm×3.76μm 注3
リニアリティ出力  注4
シャッター形式 ローリングシャッター
ゲイン倍率 最大24倍 最大50倍
フレーム
レート 注5
フルフレーム 8.1fps フルフレーム 疑似16bit:USB 5.5fps 注2
12bit:USB 7.3fps
ビニング 14.5fps

ビニング 12bit:USB 8.0fps
中央1920×1080 19.8fps 平均 12bit:USB 10.4fps
中央1280×960 24.6fps 中央 疑似16bit:USB 6.8fps 注2
12bit:USB 9.3fps
外部トリガーオプション 外部信号による撮影(TTL CMOS 5V 信号)
冷却方法 1段ペルチェ 2段ペルチェ
冷却温度 注6 外気温-25~-30℃ 外気温-25~-35℃
シャッタースピード 1msから10分まで
レンズ取り付け Cマウント
電源 DC12V、2.5A(AC-DC電源別売)
カメラ寸法/重さ 注7 約78(W)×107(H)×91(D)mm/約530g 約94(W)×107(H)×94(D)mm/約670g
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注8 Windows 11、Windows 10 64bit Ver.21H2以降
出力データ
形式
オリジナル形式、RAW(汎用フォーマット)、TIFF(非圧縮)、
CSV、テキスト、バイナリ、BMP、JPEG、GIF、AVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual Basic、VC#、VC++で使用可能なDLL,サンプルソース付き
カメラ
ドライバー
ImageJからカメラ操作が可能になる専用ドライバー

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2疑似16bitとはセンサーの14bit撮影モードで出力したデータを加算した16bitです。

注3疑似16bit撮影時は画素数は1/4になり、ピクセルサイズは2×2倍相当になります。

注4センサーにはリニアリティの記載はありませんが、冷却によりほぼリニアになります。(保証するものではありません)

注5速度はパソコンやデバイス性能及びトラフィック状況により異なります。

注5オプションの外付強制空冷ユニットの使用や周辺温度などの状況により異なる場合があります。

注7カメラ寸法及び重さには外付けファンやノイズ対策ボディー等は含まれません。

注8ARM版Windowsには対応しておりません。

BS-74M/UV
型番 BS-74M BS-74UV
通信方式 カメラダイレクトUSB 5Gbps 注1
対応波長領域 400nm~1100nm 200nm~1100nm
A/Dコンバータ 12bit(4096階調)
モノクロ/カラー モノクロ
素子型番 GLUX1605BSI
画素数 48万画素(1型)
有効ピクセル 800×600
素子受光サイズ 12.8mm×9.6mm
ピクセルサイズ 16μm×16μm
リニアリティ出力
シャッター形式 ローリングシャッタ
ゲイン倍率 最大13倍
フレームレート 注2 フルフレーム:USB 18.5fps
中央VGA:USB 22.0fps
外部トリガーオプション 外部信号による撮影(TTL CMOS 5V 信号)
冷却方法 2段ペルチェ、水冷機構付き
冷却温度 注3 外気温-25~-35℃
シャッタースピード 1msから1分まで
レンズ取り付け Cマウント
電源 DC12V、3A(AC-DC電源別売)
カメラ寸法/重さ 注4 約94(W)×107(H)×94(D)mm/約670g
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注5 Windows 11、Windows 10 64bit Ver.21H2以降
出力データ
形式
オリジナルRAW(汎用フォーマット)TIFF(非圧縮)CSVテキストバイナリBMPJPEGGIFAVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual C#、Visual C++で使用可能なDLL,サンプルソース付き
カメラ
ドライバー
ImageJからカメラ操作が可能になる専用ドライバー

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2速度はパソコンやデバイス性能及びトラフィック状況により異なります。

注3オプションの外付強制空冷ユニットの使用や、外気温などの使用環境により異なる場合があります。

注4カメラ寸法及び重さには外付けファンやノイズ対策ボディー等は含まれません。

注5ARM版Windowsには対応しておりません。

図面はPDFです。図などをクリックすると別ページで開くかダウンロードになります。

pdf寸法図 BS-70,71,72 BS-73,74
カメラの外観 カメラの外観 カメラの外観
三脚取付金具 三脚取付金具 三脚取付金具
強制空冷ユニット 強制空冷ユニット 強制空冷ユニット
   強制空冷ユニットと三脚取付金具を取り付けたイメージ図です。
暗箱取付金具
(強制空冷ユニット付)
暗箱取付金具(強制空冷ユニット付) 暗箱取付金具(強制空冷ユニット付)
   暗箱に設置するイメージ図です。
電動フィルタ・
ホイール

図面はフィルタ5枚用です。
最大9枚まで特注可能です。
三脚取付金具付きです。
