CMOS/SWIR Camera System

CS-700Series

ROHS対応
16/12/8bit CMOS SWIR 評価貸出 実施中

CS-700シリーズは、カメラ本体内に記録用のメモリーを有した冷却CMOSカメラシステムです。
内部メモリーにバッファリングすることで高速撮影も取りこぼしなく録画でき、インターフェースもカメラダイレクトUSBなのでノートPCでも手軽に使えます。
高速なフレームレートで撮影するため1枚のシャッター時間は非常に短く光量が少なくなるので、ノイズが目立ってきます。
ビットランのカメラは冷却を行いますので、冷却によりノイズを低減させることで通常ではざらついて見えるような暗い画像でもノイズを抑えてよりクリアな画像の撮影が可能になります。

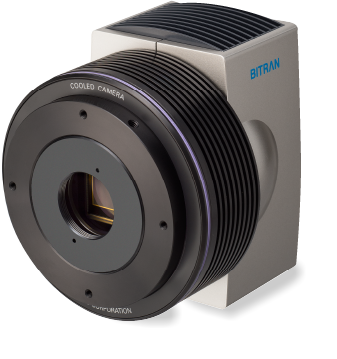

CS-700シリーズ
CS-700シリーズ
〈 特徴 〉

画像記録メモリー内蔵なのでオプション不要

大型ピクセルサイズが超高感度で低ノイズ

400~1700nmに対応したSWIRセンサー搭載

PythonやLabVIEW,VC#,VC++からカメラを制御可能

〈 CMOS/SWIRカメラシステム CS-700シリーズ 一覧 〉型式をクリックすると仕様が開きます

  • CS-700

    CS-700M/C

    ピクセルサイズ
    9×9µm 12bit/8bit 50万画素 冷却CMOSカメラ

    1/1.7型812×620画素のCMOSを搭載。

    9µmの大型ピクセルにより抜群の感度を有するので1µsのシャッター速度まで対応。

    最速3030fpsで約2秒間の撮影が可能なので、スローモーションのような撮影も行えます。

  • CS-701

    CS-701IGA

    可視近赤外対応 12bit 33万画素 冷却SWIRカメラ

    400~1700nmに対応したSWIRセンサーを搭載。

    5µmのピクセルサイズで1/4型の640×512画素VGAにより従来のInGaAsセンサーでは行えなかった高精細な撮影を可能にする。

    最速133fpsで撮影し内部メモリーに記録が可能。

  • CS-702

    CS-702M

    フルサイズ
    16bit 19×19µm 276万画素 冷却CMOSカメラ

    35mmフィルムサイズ、19µmの⼤型ピクセルで低ノイズなCMOS搭載。

    微弱光や夜空など低照度な被写体を広範囲に撮像録画できます。

    最速166fpsでループ録画(停止させるまで)可能。

  • CS-703
    NEW!

    CS-703NIR

    ブラックシリコン 131万画素 冷却CMOSカメラ

    近赤外領域に抜群の感度を有する、Black Siliconセンサーを採用。

    超低照度イメージングテクノロジーは、超低光量検出用途の産業機器やイメージング科学に最適。

    131万画素を115fpsで201枚カメラ内に録画。

分光感度特性

CS-700M 分光感度特性
CS-700C 分光感度特性
CS-701IGA 分光感度特性
CS-702M 分光感度特性
CS-703NIR 分光感度特性
〈 パソコンダイレクトUSB 接続例 〉

USBインターフェースはカメラ標準なので別途購入の必要はありません。

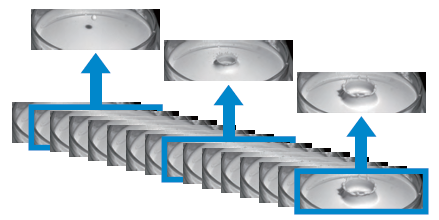

カメラ内部のメモリーに連続撮像をリアルタイムに録画します。

記録画像はコマ送りや巻き戻しなどプレーヤーとして使用できます。

タイムスタンプも付けられますので時間経過による変化も確認できます。

〈 LANインターフェースBPU-40 接続例 〉

有線LAN(Gigabit)及び無線LAN(Wi-Fi)によりカメラ制御が行えます。

LANを通じてBPU-40及びカメラの電源制御ができます。

連続撮影をHDMIへ出力、BPU-40内に記録も可能です。

マルチ動作機能及び未対応の機種もあります。対応状況をご確認ください。

CS-700M・CS-700C
型番 CS-700M CS-700C
通信方式 カメラダイレクトUSB 5Gbps 注1 / BPU-40
対応波長領域 400nm~1000nm
A/Dコンバータ 12bit(4096階調)/ 8bit(256階調)
モノクロ/カラー モノクロ カラー
素子型番 IMX426LLJ-C IMX426LQJ-C
画素数 50万画素(1/1.7型)
有効ピクセル 812×620
素子受光サイズ 7.3mm×5.5mm
ピクセルサイズ 9μm×9μm
リニアリティ出力  注2
シャッター形式 グローバルシャッター
ゲイン倍率 注3 Low Gainモード:最大100倍、High Gainモード:最大100倍
蓄積枚数 全画素 12bit:2828枚 / 8bit:4243枚
812×512 12bit:3425枚 / 8bit:5409枚
812×256 12bit:6852枚 / 8bit:10279枚
フレーム
レート 注4
全画素 12bit:940fps / 8bit:1592fps
812×512 12bit:1108fps / 8bit:1862fps
812×256 12bit:1862fps / 8bit:3030fps
外部トリガーオプション 外部信号による撮影(TTL CMOS 5V 信号)
冷却方法 2段ペルチェ、水冷機構付き
冷却温度 注5 空冷時:外気温 -20~-30℃、水冷時:水温 -30~-35℃
シャッタースピード 1μsから1分まで
レンズ取り付け Cマウント
電源 DC12V、3A(AC-DC電源別売)
カメラ寸法/重さ 注6 約94(W)×107(H)×94mm(D)/約670g
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注7 Windows 11、Windows 10 64bit Ver.1909以降
出力データ
形式
オリジナル形式、RAW(汎用フォーマット)、TIFF(非圧縮)、
CSV、テキスト、バイナリ、BMP、JPEG、GIF、AVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual C#、Visual C++で使用可能なDLL,サンプルソース付き

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2センサーにはリニアリティの記載はありませんが、冷却によりほぼリニアになります。(保証するものではありません)

注3High GainモードはLow Gainモードに比べ約5.2倍明るくなります。

注4カメラ内への記録(録画)速度です。パソコンへの読み出し(画像取得)速度は異なります。

注5オプションの外付強制空冷ユニットの使用や、水温などの状況により異なる場合があります。

注6カメラ寸法及び重さには外付けファンやノイズ対策ボディー等は含まれません。

注7ARM版Windowsには対応しておりません。

CS-701IGA・CS-703NIR
型番 CS-701IGA CS-703NIR
通信方式 カメラダイレクトUSB 5Gbps 注1 / BPU-40
対応波長領域 400nm~1700nm 350nm~1100nm
A/Dコンバータ 12bit(4096階調)
モノクロ/カラー モノクロ
素子型番 IMX991AABJ-C XQE-1350
画素数 33万画素(1/4型) 131万画素(1型)
有効ピクセル 640×512 1280×1024
素子受光サイズ 3.2mm×2.6mm 12.160mm×9.728mm
ピクセルサイズ 5μm×5μm 9.5μm×9.5μm
リニアリティ出力
シャッター形式 グローバルシャッター ローリングシャッター
ゲイン倍率 最大100倍 最大16倍
フレーム
レート 注2
全画素 133fps , 最大蓄積136枚 115fps , 最大蓄積102枚
320×256 間引き/中央:250fps , 最大蓄積546枚
外部トリガーオプション 外部信号による撮影(TTL CMOS 5V 信号)
冷却方法 2段ペルチェ、水冷機構付き
冷却温度 注3 空冷時:外気温 -25~-35℃、水冷時:水温 -30~-40℃
シャッタースピード 0.1msから1分まで 0.1msから10秒まで
レンズ取り付け Cマウント
電源 DC12V、3A(AC-DC電源別売)
カメラ寸法/重さ 注4 約94(W)×107(H)×94mm(D)/約670g
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注5 Windows 11、Windows 10 64bit Ver.1909以降
出力データ
形式
オリジナル形式、RAW(汎用フォーマット)、TIFF(非圧縮)、
CSV、テキスト、バイナリ、BMP、JPEG、GIF、AVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual C#、Visual C++で使用可能なDLL,サンプルソース付き

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2カメラ内への記録(録画)速度です。パソコンへの読み出し(画像取得)速度は異なります。

注3オプションの外付強制空冷ユニットの使用や、水温などの状況により異なる場合があります。

注4カメラ寸法及び重さには外付けファンやノイズ対策ボディー等は含まれません。

注5ARM版Windowsには対応しておりません。

CS-701IGAは外国為替及び外国貿易法により定められた輸出規制対象品です。輸出管理社内規定によりパラメータシート
(該非判定書)の発行はできません。また、評価用貸出及びご注文に際し確認書に同意頂く必要があります。

CS-702M
型番 CS-702M
通信方式 カメラダイレクトUSB 5Gbps 注1
対応波長領域 350nm~1000nm
A/Dコンバータ 16bit(65536階調)
モノクロ/カラー モノクロ
素子型番 LI3030SAM
画素数 276万画素 (フルサイズ)
有効ピクセル 2160×1280
素子受光サイズ 41.04mm×24.32mm
ピクセルサイズ 19μm×19μm
リニアリティ出力
シャッター形式 ローリングシャッタ
ゲインとビニング ゲイン最大16倍,ビニング2×2
蓄積枚数 全画素:776枚,Full-HD:1034枚,HD:2330枚
フレームレート 注2 全画素:98fps,Full-HD:115fps,HD:166fps
冷却方法 2段ペルチェ
冷却温度 注3 外気温 -30~-40℃
シャッタースピード 1msから10分まで
レンズ取り付け Fマウント
電源 DC12V、5A(AC-DC電源別売)
カメラ寸法/重さ 約124 (W)×142.5 (H)×128(D)mm / 約1.6kg
天体用オプション GPSアンテナ(GPS情報の追加)、2インチスリーブ、FITS形式対応
付属
ソフト
詳しくはカメラ付属ソフトウェア参照
対応OS 注4 Windows 11、Windows 10 64bit Ver.1909以降
出力データ
形式
オリジナル形式、RAW(汎用フォーマット)、TIFF(非圧縮)、
CSV、テキスト、バイナリ、BMP、JPEG、GIF、AVI
開発キット
オプション
詳しくはカメラ制御用SDK(ソフトウエア開発キット)参照
SDK Python、LabVIEW、Visual C#、Visual C++で使用可能なDLL,サンプルソース付き

注1旧表記名USB3.2 Gen1,USB3.1 Gen1,USB3.0の新表記名です。

注2カメラ内への記録(録画)速度です。パソコンへの読み出し(画像取得)速度は異なります。

注3カメラの周囲温度など使用環境により異なる場合があります。

注4ARM版Windowsには対応しておりません。

CS-702Mは外国為替及び外国貿易法により定められた輸出規制で非該当ですが、超高感度なため輸出管理社内規定によりパラメータシート(該非判定書)が発行できない場合があります。

図面はPDFです。図などをクリックすると別ページで開くかダウンロードになります。

pdf寸法図 CS-700,701,703
Cマウント
CS-702
Fマウント
カメラの外観 カメラの外観 カメラの外観
三脚取付金具 三脚取付金具 カメラ筐体の底面に
三脚取付ネジ1/4-20uncあり
強制空冷ユニット 強制空冷ユニット
強制空冷ユニットと三脚取付金具を取り付けたイメージ図です。
天体用オプション
  • ・GPSアンテナ(GPS情報の追加)
  • ・2インチスリーブ
  • ・FITS形式対応
暗箱取付金具
(強制空冷ユニット付)
暗箱取付金具(強制空冷ユニット付)
暗箱に設置するイメージ図です。
水冷キット

仕 様(水温維持や調整はできません)
・サイズ:150×394×328mm
・吐出量:90~350mL/min
・ポリタンク:タンク容量10L
※この図面はありません。

水冷キット
電動フィルタ・
ホイール

図面はフィルタ5枚用です。
最大9枚まで特注可能です。
三脚取付金具付きです。
小型で軽量な手動タイプもあります。
詳しくはこちらをご覧ください。

電動フィルタ・ホイール

図面はpdfPDFです。写真や図などをクリックすると別ページで開くかダウンロードになります。

CS-700,701
Cマウント
CS-702
Fマウント
カメラの外観
カメラの外観
カメラの外観
カメラの外観
三脚取付金具
三脚取付金具
カメラ筐体の底面に
三脚取付ネジ1/4-20uncあり
強制空冷ユニット
強制空冷ユニット
暗箱取付金具
(強制空冷ユニット付)
暗箱取付金具(強制空冷ユニット付)
水冷キット

・外寸:150×394×328mm
・吐出量:90~350mL/min
・ポリタンクタンク10L
・水温維持や調整は不可
※この図面はありません

水冷キット
電動フィルタ・ホイール

・図面はフィルタ5枚用
