冷却CCDカメラ製品情報

冷却CCDカメラシステム BH-61,62,63,64(2018.5 製造終了)BH-65(2020.12 製造終了)

BH-60,66はここをクリックしてください
BH-60シリーズ 高画素を高解像度で高速に撮影することを目的として、マシンビジョン用に開発した冷却CCDカメラシステムです。
ソーラーパネルや半導体製造などのFA用検査装置、及びバイオテクノロジー分野などLA用組み込みカメラとしても最適です。
強力な2段ペルチェ冷却により、微弱な光量の検出や淡い傷等の識別が可能。
カメラリンク準拠なので、フレームグラバボードを含めた従来の資産をそのまま利用できる可能性があります。
RoHS対応

※Matrox社製Matrox Solios/Radientのみカメラリンク準拠を確認しています。

参考推奨機種

コンパチブルな後継機種ではありませんが、カメラリンク準拠が必要な場合は冷却カメラBH-70シリーズをご利用ください。
高速な連続撮影や良質な画像をご希望される場合は冷却CMOSカメラCS-70シリーズ冷却CMOSカメラCS-60シリーズをご利用ください。

バージョンアップ

カメラ制御ソフト及びSDKの最終バージョンはWindows10対応です。


特 徴

  • 検査装置組み込みに最適な低価格・低ノイズ冷却CCDカメラ
  • 速度優先から画質優先まで3段階による読み出し方式
  • 2段ペルチェ冷却により、高いS/N比と安定した画質を実現
  • 長いケーブル(距離)でもMediumに切り替えて対処可能
  • 感度を上げるビニングや全視野を縮小する間引きモード等あり
BH-61 BH-61M
280万画素 50fps 冷却CCDカメラ BH-61M
  • 速度優先50fps、画質優先10fps、バランス重視の20fpsと被写体により切り替え可能。
  • 高感度,低ノイズで定評のあるSony EXview HADの最新鋭『EXview HAD CCDⅡ』搭載。
  • リアルタイム観測(記録)が可能なので、ライフサイエンス分野などにも適しています。
BH-62 BH-62M
600万画素 25fps 冷却CCDカメラ BH-62M
  • 速度を重視したい場合4ch、最良な画質を望むとき1chと3段階読み出し切り替え。
  • 対角約16mm(1"型)、EXview HAD CCDⅡがセキュリティや科学計測にも最適。
  • バイオテクノロジー分野などLA(ラボラトリーオートメーション)にも適しています。
BH-63 BH-63M
900万画素 18fps 冷却CCDカメラ BH-63M
  • 1インチで低ノイズを3通りの12bitA/D方式で読み出せます。
  • EXview HAD CCDⅡ搭載により高分解能を高感度で撮影できます。
  • FA(ファクトリーオートメーション)の検査装置用組み込みにも適しています。
BH-64  BH-64M
1600万画素 8.4fps 冷却CCDカメラ BH-64M
  • 速度優先4ch、画質優先1ch、バランス重視の2ch読み出しが切り替えられます。
  • APS-HサイズのCCDを温度管理した本格冷却により安定した低ノイズを実現。
  • 高精細で高性能が低価格なFA用検査装置を実現します。
BH-65  BH-65M

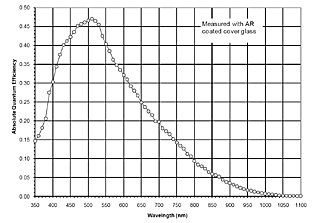

2900万画素 4.6fps 12bit 冷却CCDカメラ BH-65M
  • 35mmフィルムサイズの5.5µmピクセル、2900万画素を4口読み出しにより4.6fpsで画像取得可能。高い分解能と広視野が大型パネルの検査などに最適です。
  • 2段ペルチェによる冷却で安定した画質が淡い濃淡を的確に捉えるので、傷やゴミ・異物の認識などFA用検査装置に威力を発揮します。
  • 画像の読み出し方式を高速な4chの他、画質を優先し2chと1chに動的に切り替えられます。一次検査だけでなく、厳密な調査を行う二次検査にもそのまま使えます。

※EXview HAD CCDⅡ及びEXview HAD CCDはソニー(株)の登録商標です。
